微細電極的制備是微細電解、電火花加工過程中不可或缺的，微電極的尺寸及形位精度將嚴重影響到加工質量，對制備的微電極必須檢測合格才能使用。傳統的人工檢測費時費力，隨著對電極需求量的增大，人工檢測的壓力也逐漸增大，因此開發設計基于圖像檢測的微電極自動檢測的系統很有必要。

由于國外歐美制造技術，計算機技術以及自動控制技術的發展，國外檢測技術也得到快速進步。圖像檢測在醫學及遙感領域都得到了廣泛應用，在產業領域中，數字圖像測量主要有以下幾個方面：外觀檢查和篩選、視覺跟蹤、表面缺陷的自動檢查、工業材料的質量檢驗。國外在上述領域中的研究大部分是通過生產數字圖像處理儀器的公司贊助的。隨著研究的深入，目前已經擴展到化工、鋼鐵等一般制造業。霍莫爾的AMV923是圖像檢測的代表，它能根據CCD獲得的零件圖像檢測零件的形狀誤差，速度快、精度高。

我國的圖像測量從上世紀70年代末80年代初開始發展，90年代以來，隨著圖像捕獲、計算機性能的發展，我國在圖像測量領域的研究進入一個新的階段。哈爾濱工業大學研制的圖像式萬工顯微鏡系統，實現了對目標對象輪廓的自動掃描定位，對小尺寸零件可直接測量如厚度、孔徑直徑等參數。圖像測量技術在很大程度上解放了勞動力，提高了自動化生產水平，應用前景非常廣闊。在國外，圖像測量技術已廣泛應用到生產生活中，我國起步較晚，雖已取得了一定進展，但仍需廣大科研人員一起努力來提高我國圖像測量檢測技術的發展水平。

本文基于數字圖像處理的理論基礎，以Windows操作系統為開發平臺，MATLAB作為編程工具，設計微電極的自動檢測系統，實現讀入電子顯微鏡下原始圖片，通過一系列處理輸出直徑尺寸與同軸度誤差。本文的主要研究內容如下：

以電化學腐蝕法制備的圓柱型和球頭兩種不同的微電極為實驗對象，用電子顯微鏡獲取微電極的原始圖片，將其進行灰度化，濾波去噪，圖像二值化，形態學處理等初級的圖像預處理后，提取邊緣輪廓。通過計算得到微電極前端有效部分直徑的尺寸，并對其同軸度誤差進行檢測，實現了微電極直徑尺寸及同軸度誤差的自動檢測，同時也為同類零件提供了自動檢測方法。

1系統構成及檢測原理

基于微細電極實驗室的實際情況，微電極檢測系統的成功開發可以實現一定精度范圍內電極相關尺寸的精確檢測。

實驗室使用放大倍數達160倍的尼康體式顯微鏡SMZ1270獲得微電極的俯視圖，本系統讀取電極圖片后，處理圖片并獲取尺寸數據。系統的開發過程可大致分為三部分：

①對圖片先做必要的圖像處理：灰度化、二值化、中值濾波、形態學處理、去除大片背景噪聲。

圖像處理的目的是獲得清晰的電極邊緣特征，便于圖像分割處理。

②分割圖像，提取電極輪廓特征，便于后續測量。

③測量微電極直徑尺寸，采用多種方法測量微電極同軸度誤差，和人工測量值比較后，選取誤差最小的算法置入系統。

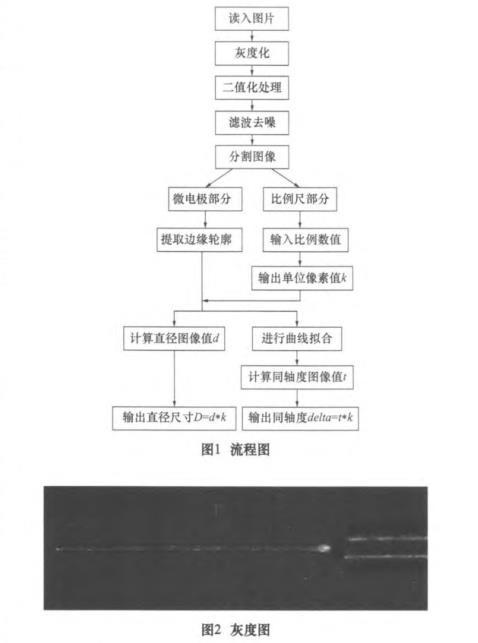

工作流程如圖1所示。

2圖像處理

2.1灰度化處理

圖像處理的第一步灰度化可以在保留圖像的邊緣特征的基礎上，大大減小系統的計算量，從而減少運行時間。科學表明，人的眼睛對綠色的敏感比紅色、藍色高，而藍色則相對最低，因此在灰度化過程中，系統對R、G、B三個分量按照眼睛敏感度的大小分配不同的權重。實驗表明，下式中的各系數對R、G、B三個分量進行權重分配即可得到效果良好的灰度圖像：

W1R=W2G=W3B=0.3R+0.59G+0.11B

灰度化處理后，使用mat2gray函數將像素亮度值歸一化。按上式處理后得到的灰度化后的圖片如圖2所示。

2.2二值化處理

由于系統僅處理電極部分，圖像的背景需要和電極有明顯的區分，二值化處理可使圖像呈現出黑白分明的效果。通過對閾值的適當選取，多灰度級的彩色圖像轉換為二灰度圖像，在保留圖像整體和局部特征的基礎上，大大簡化了后續處理的工作量。

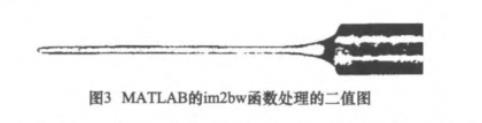

閾值的選取決定了二值化處理的效果，是后續一系列圖像處理的基礎。在MATLAB中有專門的二值化處理函數im2bw，它將在未設定閾值時自動選擇一閾值進行二值化。但應用到圖像中的效果如圖3所示。

可觀察到電極內部有嚴重丟失，效果很不理想。因此，本系統采取了一套自適應閾值選取的算法，其原理如下：

觀察待處理電極圖片后可知背景色占據了整個圖像的大部分，電極顏色與背景顏色有較明顯的不同。根據圖像的特點，本文二值化處理依據如下式：

|I(x,y)-μ|≤w×σ

上式確定了圖像背景灰度的范圍：I(x,y)為待處理圖像，系統求得圖像灰度的均值μ、圖像灰度標準差σ并確定適當?shù)谋尘懊娣e加權w(即背景面積對圖像的權重：

W=S背景面積/S圖像面積

根據電極圖像特征及多次實驗，本文取w值為0.75)，若每點的灰度值與均值的差的絕對值小于加權標準差，則將這一點劃為背景范圍內，像素置1，不在此范圍內的像素則置0。此法可根據不同圖像的情況自動確定背景色范圍，適用范圍較廣。

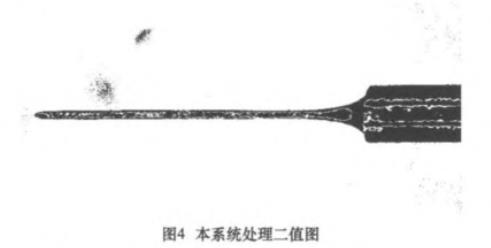

使用本系統方法進行二值化處理后的圖像如圖4。

最終圖像的像素點全部被置為0或1，成為了一幅二值圖像?？煽闯鱿噍^于MATLAB的內置函數來說，此法處理后的電極圖像較好地保存了其邊緣特征，電極和背景也得到了有效的區分。但是電極內部與背景色灰度相近的像素沒有得到有效處理，導致電極內部有小面積“空洞”。此外，在背景中存在著少量噪點，影響對輪廓的提取。因此，為去除噪點并使得電極內部完全被填充，系統需要進一步處理已經得到的二值圖像。

2.3后續處理

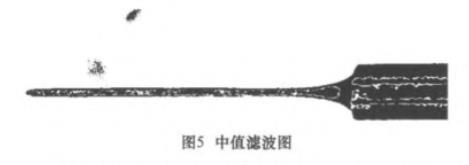

得到二值圖像后，MATLAB可用medfilt2函數對圖像進行中值濾波，本文選用3×3鄰域并進行中值濾波兩次，效果如圖5。

經過中值濾波后，孤立噪點被有效去除，但電極內部區域仍然存在的大量“空洞”和背景中的大片噪聲，可使用腐蝕、膨脹等形態學處理來將其去除。

系統構造r=3的圓盤區域作為結構元素，對該圖進行腐蝕操作，黑點附近圓盤范圍內的區域將被腐蝕為黑色，腐蝕后使用bwareaopen函數刪除電極內部的小面積空洞，再將圖片黑白轉置，再次使用bwareaopen函數去除背景中的小面積噪聲。此時系統再次使用r=3的圓形結構元素對電極圖片進行膨脹，消除腐蝕操作帶來的影響。

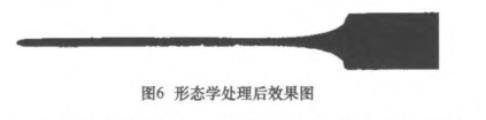

效果圖如圖6所示。

在經過上述處理后，如果圖像中的電極已和背景有了較好的二值區分，可以進行輪廓的提取工作。

2.4基于連通域的大片噪聲處理

在經過上述處理之后，大部分電極圖片的噪聲都被去除，可以進行輪廓提取工作，但少部分圖片的背景中依然存在大片噪聲。使用bwlabel函數標注圖像中的連通域，再用regionprops函數計算出各連通域的周長，系統檢測整幅圖片后在各個連通域的中間以紅色標號。處理好后，操作者在GUI中選擇需要保留的電極部分，系統就會自動刪除剩余的噪聲部分(圖7)。經過噪聲處理，電極圖像的處理工作全部完成，系統可提取電極輪廓。

2.5輪廓提取

電極的輪廓包含著電極的尺寸及形位誤差等重要電極特征信息，且處理輪廓部分計算量小，操作易行，因此系統需要提取出圖像的完整邊緣特征。系統對處理后的二值圖像進行處理，其中包含輪廓信息的像素被置1，不包含輪廓信息的像素，如圖像背景及電極內部，則置為0。本文設計了提取邊緣特征的8鄰域算法，算法思路如下：每一像素點周圍的3×3鄰域稱之為8鄰域，對于一個電極中的點來說，如果此點為邊緣部分，那么它的8鄰域中必定有至少一點值不為0；如果此點位于電極內部，那么它的8鄰域中的像素則全部為0。系統程序檢測每一值為0的像素的8鄰域，若8鄰域中的8個像素都為0，則可判斷此點在電極內部，該點值不變；若8鄰域中不是所有像素都為0，則將其視作電極邊緣上的點，將這一點置1，也就是設為輪廓點。整幅圖像檢測完畢后，所有值為1的點的集合即為電極的輪廓線。

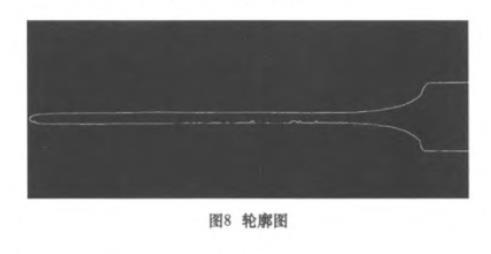

輪廓提取后的效果圖如圖8。
