背景介紹：本研究描述了在美國新澤西州拉里坦灣進行的一項研究，該研究中使用unisense原位剖面分析儀測量沉積物孔隙水中溶解氧、錳、鐵、硫化物和pH值的濃度分布，分辨率達到（亞）毫米級別。unisense微電極中心通過安裝在遙控潛水器（ROV）上的微型剖面儀進行部署，允許從研究船上進行實時控制和監測。研究利用伏安法、電位法和安培微電極進行原位測量。微電極通過30米長的電纜連接到便攜式伏安分析儀，實現現場實時分析。ROV配備攝像頭，可在部署過程中觀察傳感器。研究展示了實時操作的優勢，例如能夠立即檢測設備問題，并根據觀察到的信號調整測量參數。結果顯示，使用克拉克式微電極和伏安電極測量的溶解氧濃度非常一致。濃度剖面顯示，在沉積物中未檢測到氧氣和Mn2+的重疊，表明在沉積物中，氧氣并非Mn2+的直接氧化劑。在約2厘米深度處觀察到Mn2+濃度峰值，與pH值的最大值相一致。數據表明，有機物分解和次生沉淀反應是影響氧化還原物種和pH剖面的主要因素。原位部署微電極提供了沉積物孔隙水中氧化還原物種分布的高分辨率數據，為理解海洋沉積物中發生的生物地球化學過程提供了重要見解。研究結果強調了原位測量在理解沉積物環境中復雜化學和生化反應中的重要性。未來的工作可能會進一步完善測量技術，并探索海洋沉積物對自然和人為干擾的季節性變化和響應。

Unisense水下原位剖面分析系統的應用

unisense水下微剖面儀被用于原位測量孔隙水中的溶解氧、pH值、電阻率以及溶解的氧化還原物種（如O2、Mn、Fe和S(-2)）的濃度分布。unisense微剖面儀通過連接微電極來測量沉積物-水界面附近的化學剖面。微電極可以以（亞）毫米分辨率進行測量，從而提供高精度的化學分布數據。微剖面儀通過自帶的馬達控制，使得它們可以在沉積物-水界面附近上下移動，進行精細的化學剖面測量。unisense微剖面儀安裝在ROV前端，主攝像機可以觀察到。每個微剖面儀都配備了相應的微電極，一個用于測量O2和電阻率，另一個用于測量pH和氧化還原電位，微電極通過電纜連接到微剖面儀的電子殼體，再通過電纜連接到ROV的系纜和RS-232接口，實現實時操作和數據傳輸。

實驗結果

利用固態Au/Hg電極伏安法在沉積物孔隙水中進行了氧化還原物種的實時測量。一個配有發射/接收裝置的30米電纜使得現場測量的信號可重復且不會沿電纜衰減。氧化還原物種的剖面與之前在船上獲得的剖面一致。氧化還原物種的剖面與之前在船上獲得的剖面一致，表明除O?以外的電子受體（如MnO?、Fe(III)等）參與的有機物分解以及次級沉淀反應是主要的影響因素。這些數據結合pH數據表明，除O2以外的電子受體參與的有機物分解以及次級沉淀反應是主要的影響因素。通過Clark式微電極和伏安固態電極現場測定的O2數據非常一致。pH剖面的變化與Mn2?和O?的變化相關。pH值的局部變化與MnO?還原和質子消耗的局部區域一致，而Mn2?和Fe2?的濃度變化則受到次級沉淀反應的影響。

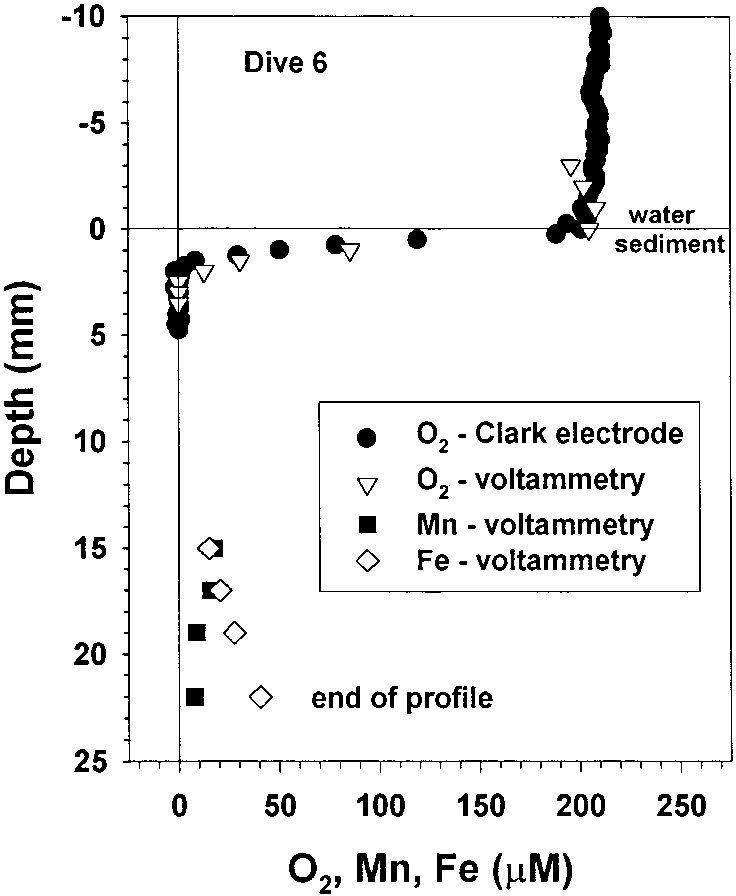

圖1、Clark和伏安電極現場測定O2的比較。本圖展示了1997年6月27日潛水6次（ROV dive 6）期間，一個安培Clark式O2微傳感器和伏安微電極的O2測量比較。

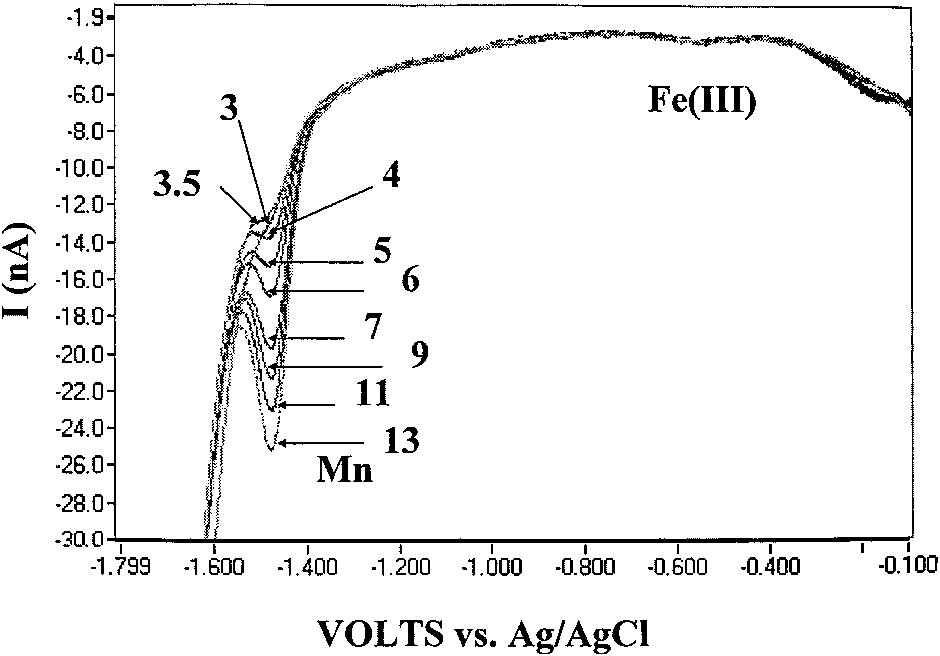

圖2、潛水11獲取的選定深度的現場伏安掃描圖。展示了從潛水11中獲取的多個深度的方波伏安掃描圖?；€平坦且可重復，所有掃描都沒有顯著噪聲。主要峰出現在-1.46 V（相對于Ag/AgCl）處，歸因于Mn2?，電流（濃度）隨著Au/Hg電極深入沉積物而增加。-0.52 V（相對于Ag/AgCl）處的寬小峰是Fe（III）有機物種引起的。

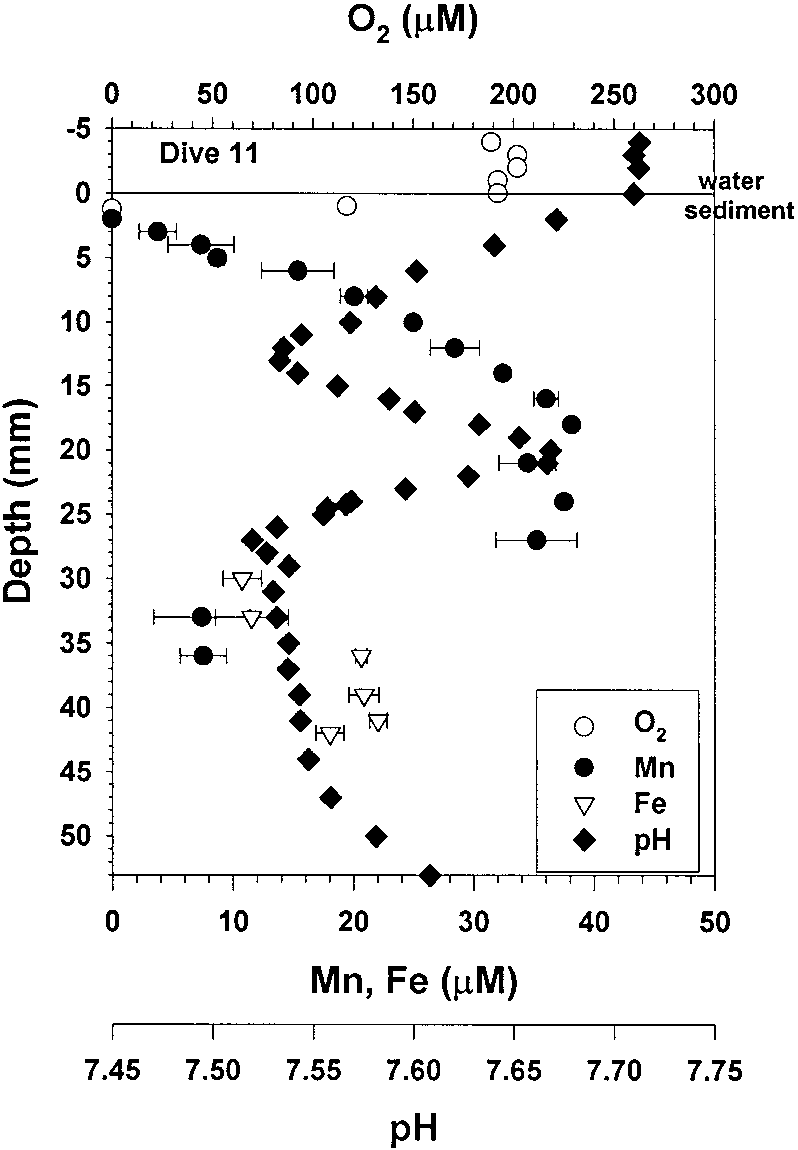

圖3.潛水11點位實時測量的孔隙水物種氧氣、Mn/Fe、pH的剖面。剖面圖顯示了溶解O2、Mn2?和Fe2?的變化趨勢。沉積物-水界面以下的pH下降對應于O2減少和少量硝酸鹽（底層水NO3?范圍為6.6至6.9μM）。pH從13至21毫米增加，最大值對應于Mn2?的增加。21毫米以下的pH和Mn2?下降可能與碳酸鹽相的沉淀有關。在沉積物界面下2和3毫米處沒有檢測到O2和Mn2?。

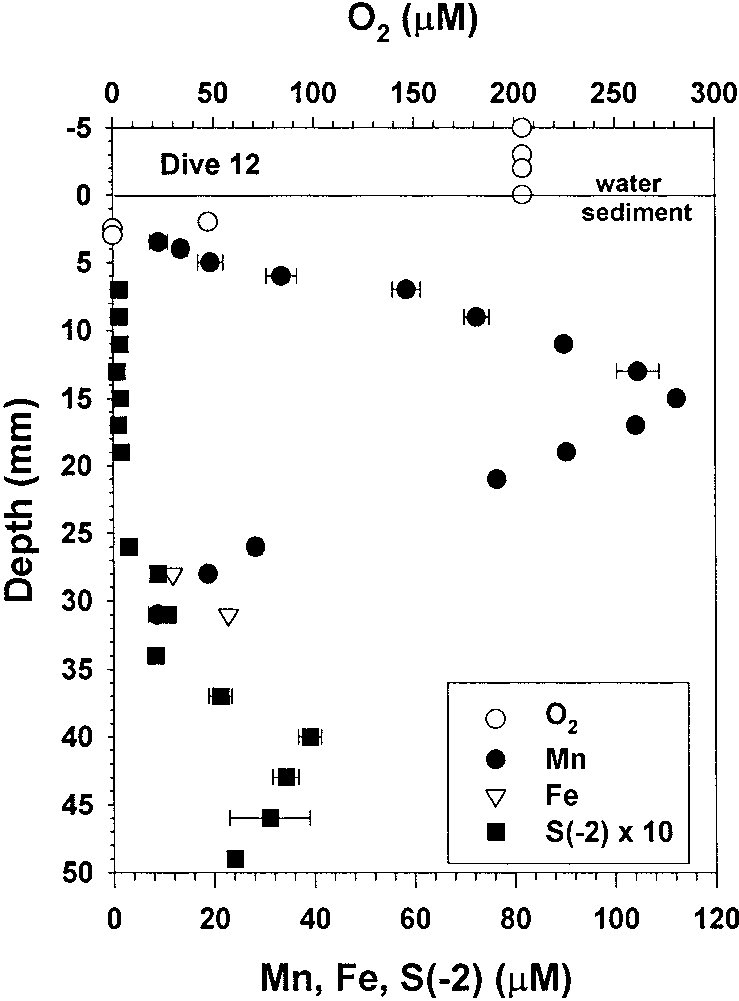

圖4、潛水12點位實時測量的孔隙水物種氧氣、Mn/Fe、S2-的剖面。測得的少量溶解硫化物表明這些沉積物中發生了硫酸鹽還原。

結論與展望

本研究使用了原位的剖面分析微電極技術實現了原位測量沉積物孔隙水中的溶解氧（O2）、錳（Mn）、鐵（Fe）、硫化物（S(-2)）和pH值的研究。研究人員通過遙控潛水器（ROV）進行，旨在以高分辨率（亞毫米級別）獲取這些化學物種的濃度分布數據，以更好地理解沉積物中的氧化還原過程和有機物分解反應。原位部署微電極提供了沉積物孔隙水中氧化還原物種分布的高分辨率數據，為理解海洋沉積物中發生的生物地球化學過程提供了重要見解。研究結果強調了原位測量在理解沉積物環境中復雜化學和生化反應中的重要性。與傳統的切割和離心核心樣品方法相比，采用微電極技術(unisense原位剖面分析儀)能夠以更高的分辨率（亞毫米級）測量孔隙水中的化學物種分布，且對化學系統的擾動更小。此外，原位測量技術能夠?qū)崟r(shí)監測海底對有機物質通量變化、生物擾動強度以及其他自然或人為干擾的季節性響應。未來的工作可能會進一步完善測量技術，進一步改進電化學分析儀的設計，使其更加小型化、便攜化，并具備更高的自動化程度，以便于在更廣泛的海洋環境中應用。期望開發能夠同時測量更多化學參數（如其他金屬離子、有機物濃度等）的微電極系統，以更全面地了解沉積物孔隙水中的化學過程，并探索海洋沉積物對自然和人為干擾的季節性變化和響應。
