基于參數優化設計了一種電場分布合理的叉指微電極結構，利用光刻技術在ITO表面成功制備了最小指間距約為4μm的叉指微電極，為微電極制備提供了一種可靠、低成本的制備方法。將這種微電極用于碳納米管氣敏傳感器中，并利用氨氣對其氣敏特性進行測試，結果表明，納米材料修飾的微電極氣敏傳感性能得到了明顯提高。

氣敏傳感器是一種檢測特定氣體的傳感器，可以對二氧化氮、氨氣、氧氣、氫氣等氣體分子進行濃度檢測。傳統的金屬氧化物氣體傳感器存在對工作環境要求高、功率消耗大、尺寸較大等一系列缺陷。由于納米材料具有特殊的物理化學特性，對一些氣體具有很強的吸附能力，因此可以用于制備新型的氣敏傳感器，能夠克服傳統氣敏傳感器的很多缺陷。碳納米管氣敏傳感器就是利用這一特性，吸附氣體使碳納米管薄膜電阻率發生改變，從而使宏觀電阻變化，從而檢測氣體。

碳納米管氣敏傳感器的核心部件除了碳納米管這種特殊納米材料外，還需要敏感材料的載體——微電極。通過對微電極結構的研究發現，叉指型微電極結構的每一組平行的微帶電極可以交替作為陰極和陽極，產生“發生－收集”實驗效果，發生正反饋效應，因?yàn)榘l(fā)生和收集電極的響應電流都增大，使檢測靈敏度得到很大提高。本文設計了一種電場分布合理的叉指微電極結構（IDEs），成功制備了指間距為4μm的叉指微電極并將這種微電極用于碳納米管氣敏傳感器中，實驗結果表明氣敏傳感性能得到明顯提高。

1叉指微電極的建模

微電極的結構模型采用常用的叉指型電極結構，對該極結構理論分析和數值模擬表明，表明當微電極的長度遠遠大于指間距和寬度時，尖端效應可以忽略不計，而指間距成為影響電場強度分布的最大因素。因此，要通過仿真軟件對叉指微電極的電場強度分布情況進行模擬仿真，通過分析不同結構參數下電場強度的分布情況來獲得較為理想的電極結構。叉指微電極的理想模型如圖1所示，其主要設計參數有指間距、長度、寬度以及電極數目（N）。本文通過模擬分析不同指間距尺寸的叉指微電極的電場強度來獲得最合理的設計參數。

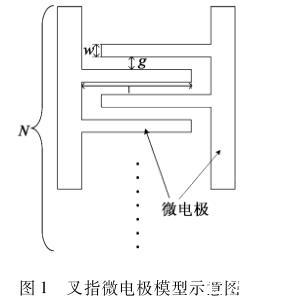

圖1叉指微電極模型示意圖

為了更容易地解決問題，本文將叉指微電極模型簡化，設定N＝9，w＝4μm，l＝1000μm，U＝1 V（加在叉指微電極兩端的電壓），研究在指間距分別為100、50、10、4μm下叉指微電極上的電場強度分布情況。根據有限元仿真步驟，先對叉指微電極建模，再設定求解域以及邊界條件，求解結果見表1。

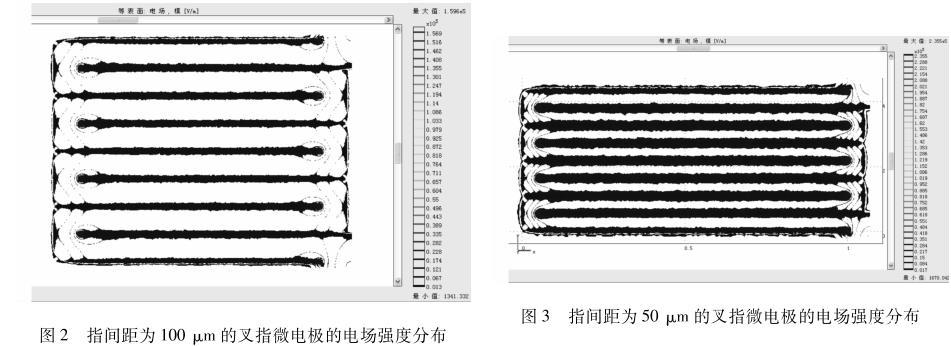

圖2指間距為100μm的叉指微電極的電場強度分布

圖3指間距為50μm的叉指微電極的電場強度分布

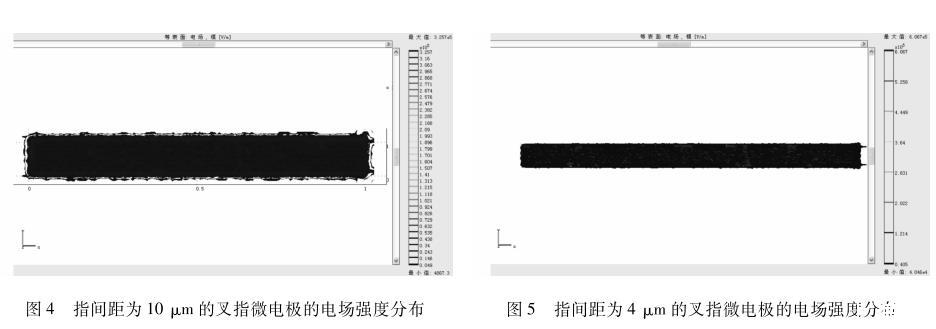

圖4指間距為10μm的叉指微電極的電場強度分布

圖5指間距為4μm的叉指微電極的電場強度分布

圖2～5分別對不同指間距的叉指微電極的電場強度分布仿真，根據仿真結果可以看到，隨著指間距的減小，叉指微電極中電場強度的分布越來越均勻，而且場強值也越來越大（見表1），到指間距為4μm時尖端效應基本不存在，說明指間距的減小對叉指微電極之間的電場分布有重要影響。相關研究也表明，叉指微電極指間距的減少的確可以促進電極間穩態過程的建立，加快反應動力學過程，提高氧化還原效率，這也從另一方面解釋了上述仿真結果。該結果為碳納米管氣敏傳感器微叉指電極的設備提供了參考。

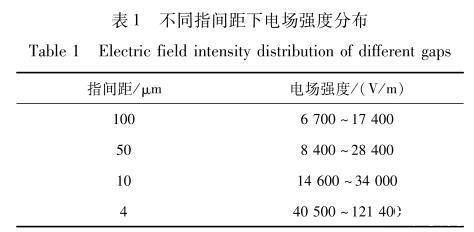

表1不同指間距下電場強度分布
